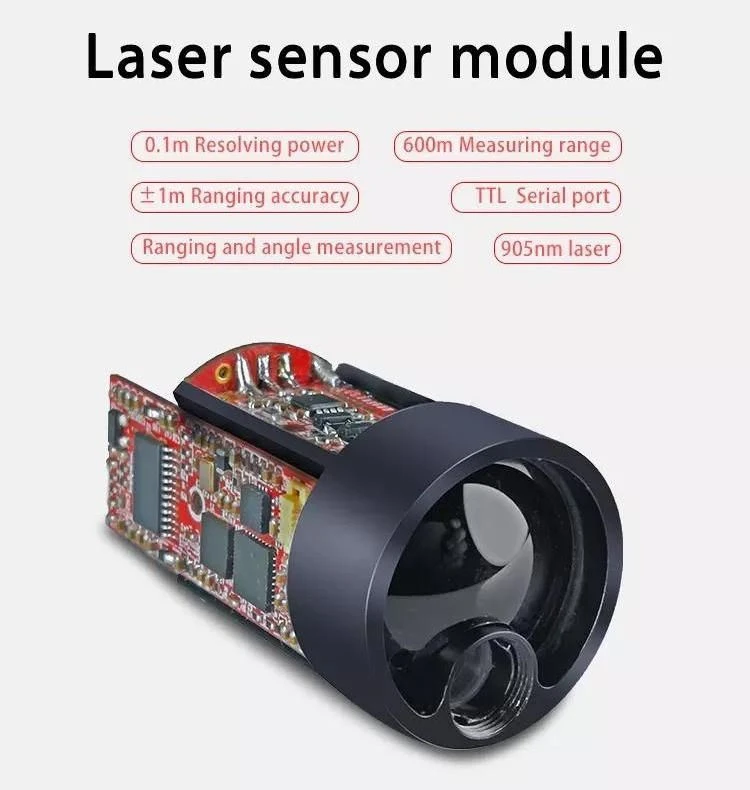

Mae gan y modiwl synhwyrydd ystod Laser laser 905 nm, sydd â chyflymder casglu data cyflym, manylder uchel, ac mae'n gyfleus iawn i'w ddefnyddio. Mae ganddo bŵer datrys o 0.1 metr a phorthladd cyfresol TTL, y gellir ei ddefnyddio ar gyfer mesur amrywiol ac ongl. Mae ganddo ystod fesur o hyd at 600m. Yn ogystal, mae gan ein cwmni offer cynhyrchu proffesiynol a gweithgynhyrchwyr profiadol, ac rydym yn cynnal profion lluosog ar y cynnyrch cyn iddo gael ei gludo allan, a all sicrhau ansawdd pob modiwl synhwyrydd ystod Laser.
Nodweddion Cynnyrch
Mae'r modiwl synhwyrydd ystod laser yn mabwysiadu laser lled-ddargludyddion 905nm gyda datrysiad amrywiol o 0.1m a chywirdeb amrywiol o 1m, sy'n gallu darparu ystod gyflym a chywir ar gyfer y brif system reoli. Mae'r modiwl synhwyrydd ystod laser yn addas ar gyfer mesur gwrthrychau gyda myfyrdod uchel (fel fframiau arwyddion priffyrdd), gwrthrychau â myfyrdod cymedrol (fel waliau adeiladau), a gwrthrychau â myfyrdod isel (fel coed, baneri golff, polion ffôn, anifeiliaid Wait). Ond i ryw raddau, bydd ystod fesur y modiwl synhwyrydd ystod laser yn cael ei leihau yn unol â hynny.
Paramedrau Cynnyrch
Dangosyddion technegol | Paramedr perfformiad | Paramedr perfformiad |
D swyddogaeth dangosyddion technegol | Dangosyddion technegol swyddogaeth H /AH / V | |
Maes ymgeisio | Drone/ Diogelwch/ Sweeper/ Canfod Traffig | Silindr sengl/ silindr dwbl |
Aperture allyriadau | 6mm | 6mm |
Derbyn aperture | 17mm(75%) | 17mm(75%) |
Ystod amrywiol (adeiladau) | 0.15m ~ 10/20/30/100/200m | 5m ~ 600/1200/1500/3000m |
Cywirdeb amrywiol (adeilad) | ±3cm | <400m ±1m;="">400m ±0.4% |
Amlder amrywiol | 10KHz / 50KHz / 100KHz | < 600m="" 10hz,="">600m 2HZ |
Math o ddangos | - | OLED/LCD |
Math o laser | 905nm | 905nm |
Foltedd cyflenwi | 3.3 ~ 5V | 3.3 ~ 5V |
Rhyngwyneb Cyfathrebu | Safon fel TTL (wedi'i wneud yn bersonol arall) | Safon fel TTL (wedi'i wneud yn bersonol arall) |
pwys | tua20±1 | tua20±10 |
lefel gwrth-ddŵr | IP67 | IP67 |
Ymwrthedd i effaith | 800G/ms (10 gwaith/au) | 800G/ms (10 gwaith/au) |

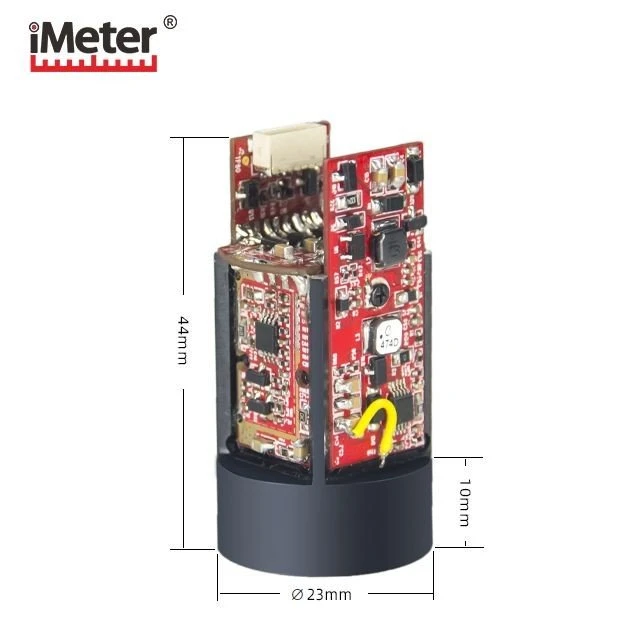

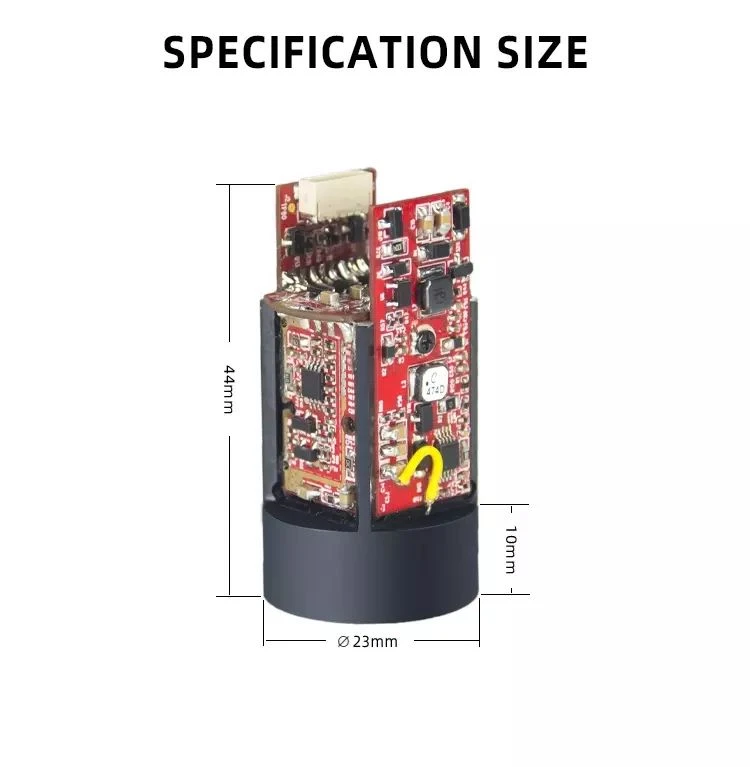

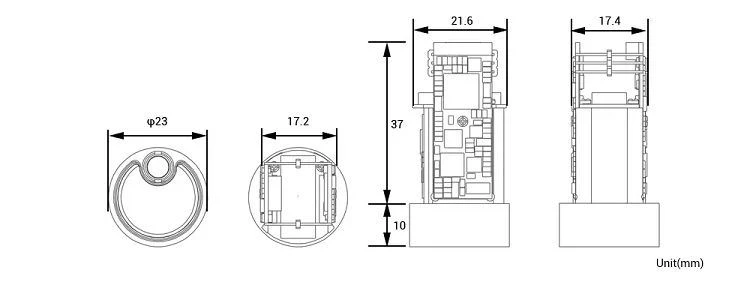

maint | 23 x44mm | 23 x44mm |
Tymheredd gweithredu | -20°C ~ 50 °C | -20°C ~ 50 °C |
Cyfradd Baud | 9600/ 115200/ 230400 (dewisol) | 9600/ 115200bps |
Gwastraff Pŵer | 0.8w (wrth gefn), 1W (mesur) | 0.8w (wrth gefn), 1W (mesur) |

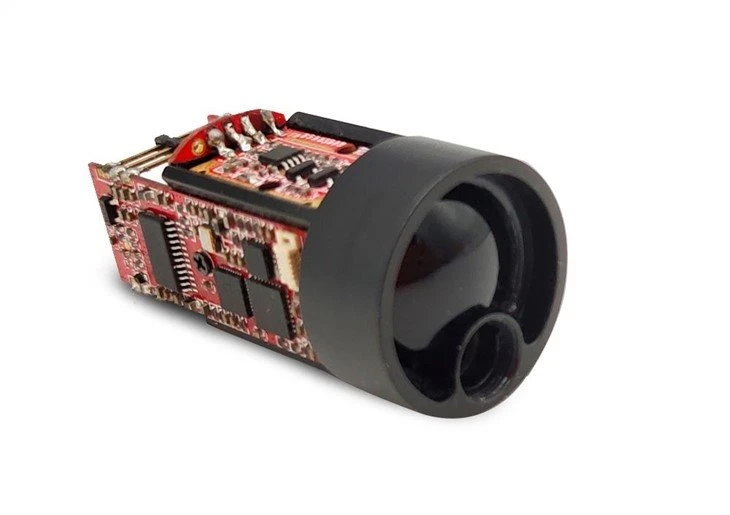

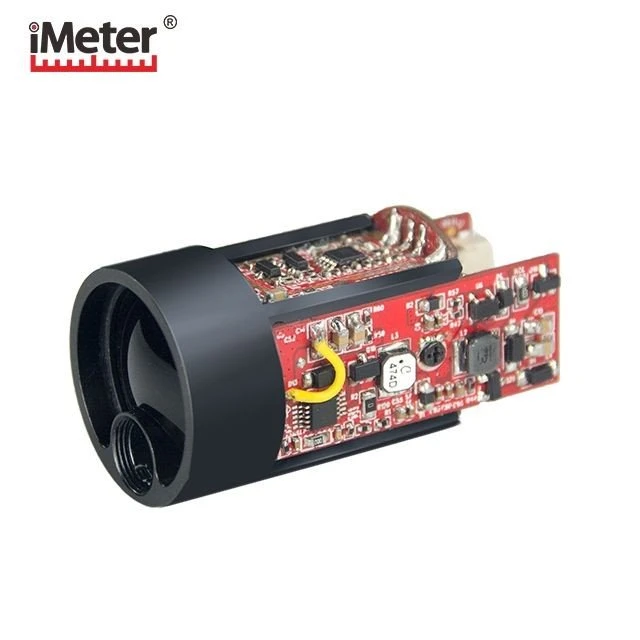

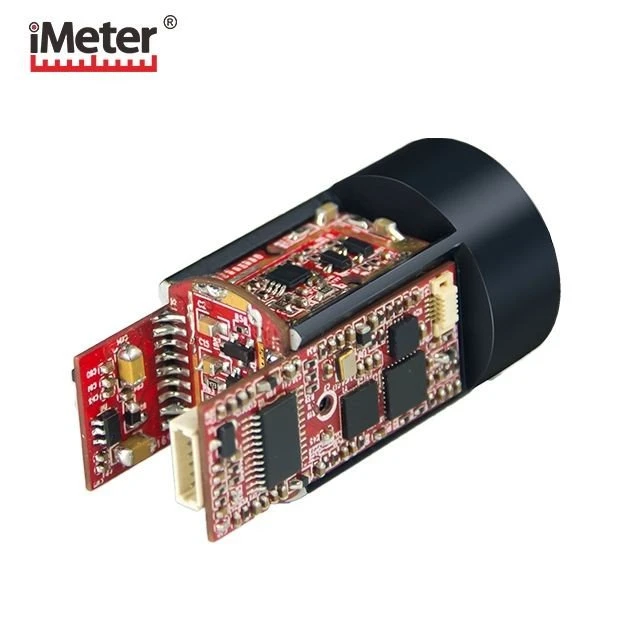

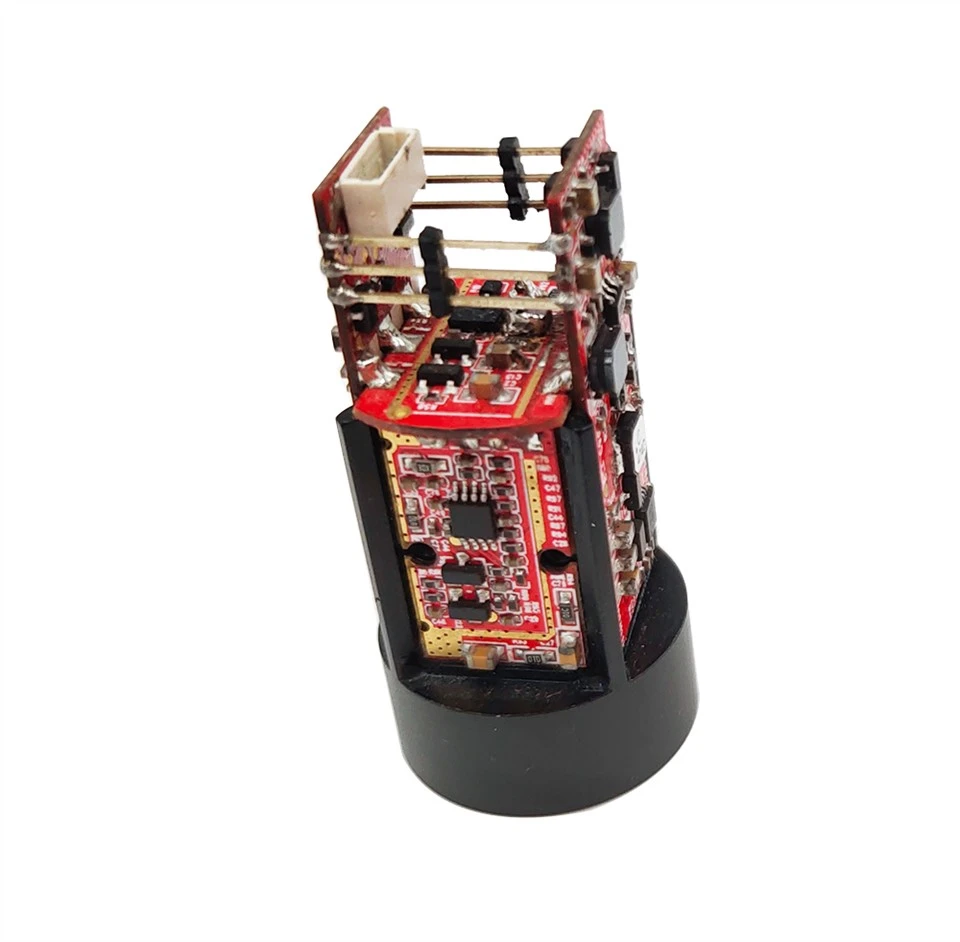

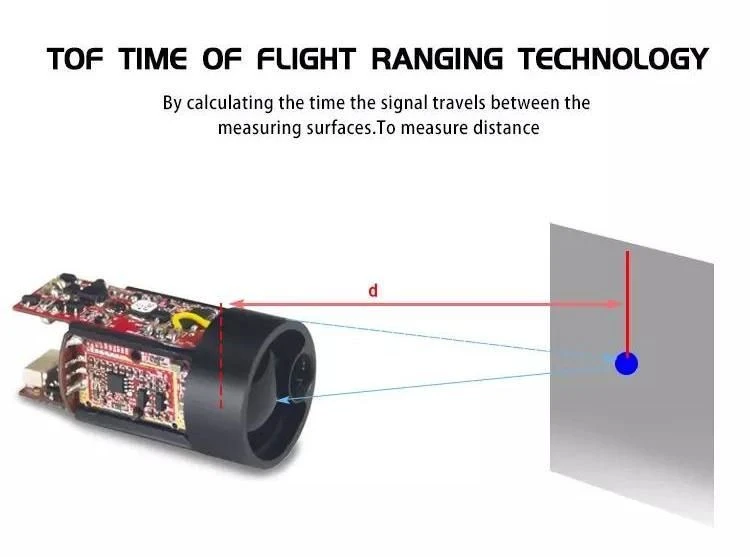

Delwedd Cynnyrch
Camau gweithredu
Cam 1: Rhowch y cebl data yn y modiwl synhwyrydd ystod laser ac allbwn y data mesur wrth ei bweru;
(Nodyn: Peidiwch â mewnosod y plwg, a rheoli'n llym yr ystod foltedd cyflenwad pŵer o 3v ~ 5v);
Cam 2: Gosodwch feddalwedd dewin y porth cyfresol a chysylltu'r cyfrifiadur neu ddyfais reoli arall drwy'r rhyngwyneb;
Cam 3: Ar ôl i'r gosodiad meddalwedd gael ei gwblhau, agorwch y rhyngwyneb arddangos;
Cam 4: Debug a phrofi.
Dewiswch rif y porth cyfresol: gosodwch y rhif porth cyfresol cyfatebol yn y feddalwedd yn ôl rhif porth cyfresol y cyfrifiadur;
Gosodiad Cyfradd Baud: Agorwch y rhyngwyneb meddalwedd, gallwch chi osod y gyfradd baud. Y gyfradd ddewisol yw 9600, 115200.......
Nodyn: Ar gyfer gweithrediadau manylach, cyfeiriwch at y set cyfarwyddyd gorchymyn.
